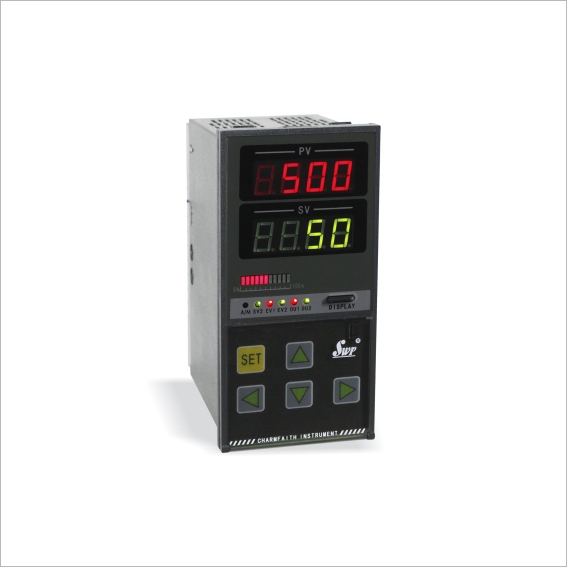

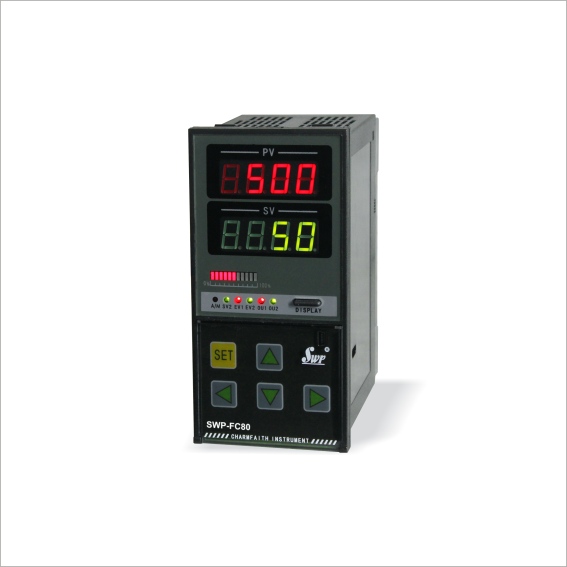

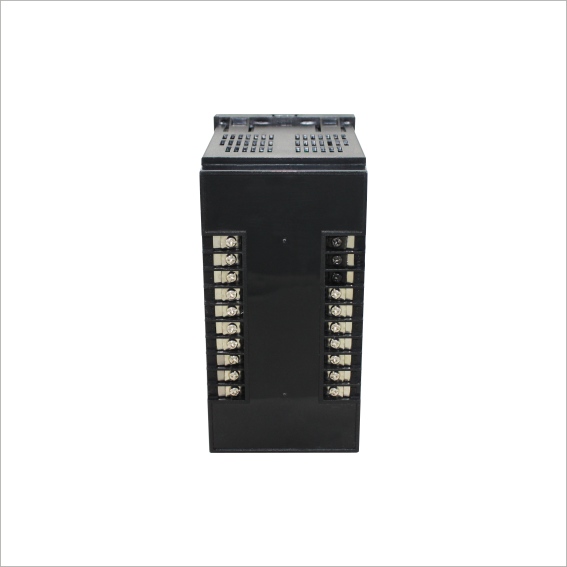

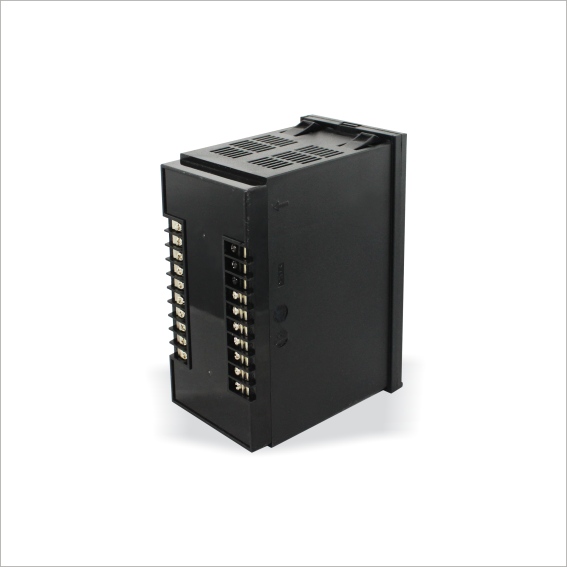

产品简介
SWP-FC系列智能手动模拟输出操作器可通过按键操作，直接输出0-10mA或4-20mA或0-5V或1-5V阀位给定信号，再由伺服放大器驱动电动调节阀门或由电气转换器和阀门定位器驱动气动薄膜阀，适用于各种阀门的手动给定控制。
技术参数
规 格 | 说 明 | |
功 能 | ·多种传感器输入功能：20种输入方式 ·高精度: ±0.2F.S或±0.3F.S | |
电 源 | 85-260VAC 50/60Hz 24VDC | |
功率消耗 | 6VA | |
显示类型 | 7段LED显示 [PV显示红色] [SV显示绿色] 11段LED光柱显示[红色] | |
显示精度 | ±0.2%F.S | |
设定类型 | 面板按键设定 | |
输入 | 热电偶 | K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
RTD | Cu50,Pt100,Pt100.1 | |
模拟信号 | 0-5VDC,1-5VDC,0-10mADC,4-20mADC | |
输出 | 继电器 | 250VAC 3A |
SSR | 24VDC ±3V 30mA Max | |
SCR | 400V/0.5A | |
电流 | 0-20mADC,4-20mADC 负载≤500Ω (PV 传送值) | |
电压 | 0-5VDC,1-5VDC 负载≤250Ω (PV 传送值) | |
馈电输出 | DC24V,DC12V,DC5V 30mA Max. | |
通讯 | 协议 | MODBUS协议,SWPBUS协议 |
波特率 | 300-9600bps | |
接口 | RS232，RS485，TTL电平（面板） | |
报警输出 | 带回差报警输出 ON/OFF 全量程 | |
采样时间 | 0.5秒 | |
耐压 | 2000V AC 50/60Hz 1分钟 | |
抗振动 | 0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时 | |
绝缘强度 | Min.100MΩ(at DC500V) | |
抗干扰 | 电快速瞬变脉冲群干扰±2kV | |
记忆保持 | 约:10年.(使用无电压半导体记忆型) | |
环境温度 | -10~55℃(未结冰状态) | |
储存温度 | -20~60℃(未结冰状态) | |
环境湿度 | 35-85%RH | |
重量 | 140g-600g | |
产品选型
型 号 | 代 码 | 说 明 | |||||||||
SWP-FC | □ | □ | -□ | -□ | /□ | /□ | /□ | /□ | -□ | -□ | SWP-FC系列智能手动模拟输出操作器 |
外形尺寸 | 4 7 8 9 | 96×48mm（横式），48×96mm（竖式） 72×72mm 160×80mm（横式）,80×160mm（竖式） 96×96mm | |||||||||
控制方式 | 35 | 手动模拟输出操作器 | |||||||||
阀位反馈 输入类型 | -□ | 参见 “输入类型表” | |||||||||
扩展功能一 | -□ | 参见 “扩展功能表-扩展功能一” | |||||||||
扩展功能二 | /□ | 参见 “扩展功能表-扩展功能二” | |||||||||
扩展功能三 | /□ | 参见 “扩展功能表-扩展功能三” | |||||||||
扩展功能四 | /□ | 参见 “扩展功能表-扩展功能四” | |||||||||
扩展功能五 | /□ | 参见 “扩展功能表-扩展功能五” | |||||||||
供电方式 | -W -T | DC24V供电 AC85-260V供电（开关电源）（可省略） | |||||||||
外形特征 | -X -S | 横式显示仪表（可省略） 竖式显示仪表 | |||||||||
★输入类型表：
代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 | 代码 | 输入类型 | 测量范围 |
01 | B | 400~1800℃ | 09 | Pt100.1 | -199.9~320.0℃ | 17 | 30~350Ω | -1999~9999 d |
02 | S | 0~1600℃ | 10 | Cu50 | -50.0~150.0℃ | 18 | 特殊规格 | 用户待定 |
03 | K | 0~1300℃ | 11 | Cu100 | -50.0~150.0℃ | 19 | 4~20mA开方 | -1999~9999 d |
04 | E | 0~1000℃ | 12 | 4~20mA | -1999~9999 d | 20 | 0~10mA开方 | -1999~9999 d |
05 | T | -199.9~320.0℃ | 13 | 0~10mA | -1999~9999 d | 21 | 1~5V开方 | -1999~9999 d |
06 | J | 0~1200℃ | 14 | 1~5V | -1999~9999 d | 22 | 0~5V开方 | -1999~9999 d |
07 | WRe3~25 | 0~2300℃ | 15 | 0~5V | -1999~9999 d | 23
| 可切换输入
| |
08 | Pt100 | -200~650℃ | 16 | 0~20mA | -1999~9999 d |
★扩展功能表：
扩展功能一 | 扩展功能二 | 扩展功能三 | 扩展功能四 | 扩展功能五 | |||||
代码 | 功能 | 代码 | 功能 | 代码 | 功能 | 代码 | 功能 | 代码 | 功能 |
N | 无 | N | 无 | A2 | 4-20mA输出 | N | 无 | N | 无 |
J1 | 常开继电器 | J1 | 常开继电器 | A3 | 0-10mA输出 | A2 | 4-20mA输出*1 | P1 | DC24V 馈电30mA*1 |
J2 | 常闭继电器 | J2 | 常闭继电器 | A4 | 1-5V输出 | A3 | 0-10mA输出*1 | P2 | DC12V 馈电30mA*1 |
J6 | SCR输出 | J6 | SCR输出 | A5 | 0-5V输出 | A4 | 1-5V输出*1 | D | 特殊规格 |
J7 | SSR输出 | J7 | SSR输出 | D | 特殊规格 | A5 | 0-5V输出*1 | ||
J9 | SOT输出 | J9 | SOT输出 | P1 | DC24V 馈电30mA*1 | . | |||
A2 | 4-20mA 输出 | C2 | RS232 通讯接口 | P2 | DC12V 馈电30mA*1 | . | |||
A3 | 0-10mA 输出 | C3 | RS485 通讯接口 | D | 特殊规格 | . | |||
A4 | 1-5V输出 | D | 特殊规格 | . | |||||
A5 | 0-5V输出 | . | |||||||
K1 | 开关量输入（远程强制手动输入） | . | . | ||||||
P1 | DC24V 馈电30mA | . | . | ||||||
P2 | DC12V 馈电30mA | . | . | ||||||
D | 特殊规格 | . | . | ||||||
备注：*1：FC70无此功能。
