产品简介/ product introduction

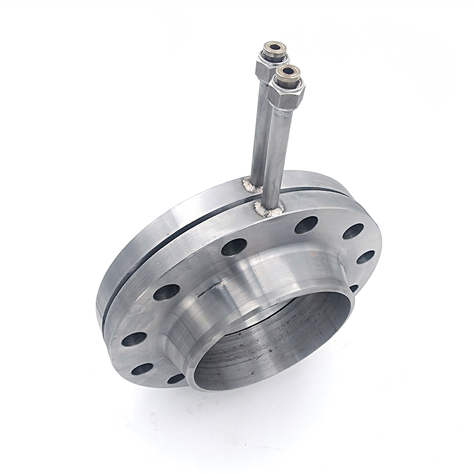

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置、，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。 孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪组成，具有结构简单，维修方便，性能稳定，使用可靠等特点。
产品特点/ product characteristic
●量程范围宽、大于10：1；
●结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉；
●孔板流量计计算采用成熟标准与加工；
●应用范围广，全部单相流皆可测量，部分混相流亦可应用；
●标准型节流装置无须实流校准，即可投用；
●一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器；
●高精度，完善的自诊断功能；
●孔板流量计其量程可自编程调整；
●可同时显示累计流量、瞬时流量、压力、温度；
●具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
技术参数/ technical parameters
节流件名称 | 适用管道 | 适用直径比B（d/D） | 应用特点 | 流出系数不确定度Ec% | 设计标准 | ||
（DN mm） | |||||||
50－500 | 0.2－0.75 | 适用于清洁介质其中GD结构适合高温高压条件下流量的测量 | 0.6－0.75% | ISO5167 | |||
环室式 | 50－500 | 0.2－0.75 | GB/T2624－93 | ||||
角接取压标准孔板 | 夹紧环式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清洁流体流量的测量 | |||
斜钻孔式 | 450－1000（3000） | 0.2－0.75 | |||||
法兰取压标准孔板 | 50－1000 | 0.2－0.75 | 易于清除污物，适用于各种介质 | 0.6－0.75% | ISO5167 | ||
径距取压标准孔板 | 50－1000 | 0.2－0.75 | GB/T2624－93 | ||||
角接取压标准喷嘴 | 50－500 | 0.3－0.8 | 压损小，寿命长，尤其适用于蒸汽流量测量 | 0.8－1.2% | ISO5167 | ||
（ISA1932喷嘴） | GB/T2624－93 | ||||||
50－630 | 0.2－0.8 | 压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 | 2.00% | ISO5167 | |||
长径喷嘴 | GB/T2624－93 | ||||||
机械加工式 | 100－800 | 0.2－0.8 | 压力损失小，所需直管段小于孔板、喷嘴 | 1.00% | ISO5167 | ||
经典文丘利管 | 粗焊铁板式 | 200－1200（2000） | 0.4－0.7 | 1.50% | GB/T2624－93 | ||
65－500 | 0.316－0.77 | 同上 | 1.2－1.75% | ISO5167 | |||
文丘利喷嘴 | GB/T2624－93 | ||||||
1/4圆孔板 | 25－150 | 0.245－0.6 | 适用于低雷诺数 | 2.0－2.5% | DIN BS | ||
锥形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.00% | BS | ||
圆缺孔板 | 50－1500 | 0.32－0.8 | 适用于赃污，有气泡析出或含有固体微粒的流体测量。 | 1.50% | DIN | ||
偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | |||
小孔板 | 12.5－40 | 0.2－0.75 | 适用于小管道流量测量 | 0.75% | ASME | ||
透镜式孔板 | 12.5－150 | 0.2－0.75 | 适用于高压常温小管道流量测量 | 0.6－0.75% | ISO5167ASME | ||
端头孔板 | 大于等于15 | 0.2－0.62 | 1.5－2.0% | ||||
双重孔板 | 25－400 | 0.2－0.8 | 适用于大流量测量 | ||||
限流孔板 | |||||||
名称 | 型号 | 取压方式 | 公称管径（mm） | 公称压力（MPa） | 执行标准（结构） |
LGB | 角接（环室取压） | 50～400 | 小于10 | GB2624 K07（兰化）DG | |
LGB-Z | 角接（钻孔取压） | 400～2000 | 小于1.6 | ||
LGB | 环室（八槽） | 50～400 | 小于32 | 流量测量手册 | |
LGB | 环室（无法兰焊接式） | 50～275 | 小于28.22 | 流量测量手册DG0711～0718 | |
LGB-F | 法兰取压 | 50～800 | 小于2.5 | GB2624 K06（兰化） | |
LGB-F | 法兰取压 | 50～400 | 4.0～40 | GB2624 K06（兰化）石化 | |
标准孔板 | LGB-J | 径距取压 | 50～760 | 小于10 | GB2624 |
LGP | 角接（环室取压） | 50～400 | 小于10 | GB2624 | |
LGP-Z | 角接（钻孔取压） | 400～500 | 小于1.6 | 流量测量手册 | |
LGP | 环室（八槽） | 50～300 | 小于32 | 流量测量手册 | |
LGP | 环室（高压透镜垫式） | 15～150 | 小于32 | ||
标准喷咀 | LGP | 环室（无法兰焊接式） | 175～350 | 小于17.36 | DG 0702～0710 |
长径喷咀 | LGC-J | 径距取压 | 50～630 | 小于16 | GB2624 |
1/4圆孔板 | LGH | 角接取压 | 50～260 | 小于10 | GB2624 |
LGH-F | 法兰取压 | 50～200 | 小于6.4 | 流量测量手册 | |
文丘里喷咀 | LGL | 角接取压 | 65～500 | 小于2.5 | |
文丘里管 | LGW | 特殊取压 | 50～1200 | 小于2.5 | |
双文丘里管 | LGW-S | 特殊取压 | 小于1000 | 小于0.6 | |
小管径孔板 | LGX | 角接取压 | 12～40 | 小于6.4 | K07（兰化） |
LGX-F | 法兰取压 | 12～40 | 小于6.4 | 企业标准 | |
高压透镜垫 | LGT | 角接取压 | 50～150 | 小于32 | 流量测量手册 |
LGQ | 角接（环室取压） | 100～400 | 小于1.6 | ||
圆缺孔板 | LGQ-Z | 角接（钻孔取压） | 400～1000 | 小于1.6 | |
LGQ-F | 法兰取压 | 100～350 | 小于6.4 | ||
双重孔板 | LGS | 角接取压 | 100～400 | 小于6.4 | |
偏心孔板 | LGN | 角接取压 | 100～1000 | 小于6.4 | |
限流孔板 | LG-XL | 10～300 | 小于6.4 | 企业标准 | |
锥形入口孔板 | LGR | 角接取压 | 25～1000 | 小于10 | GB2624 |
机翼测风装置 | LJY | 特殊取压 | 少于1000 | 小于0.6 | 企业标准 |
