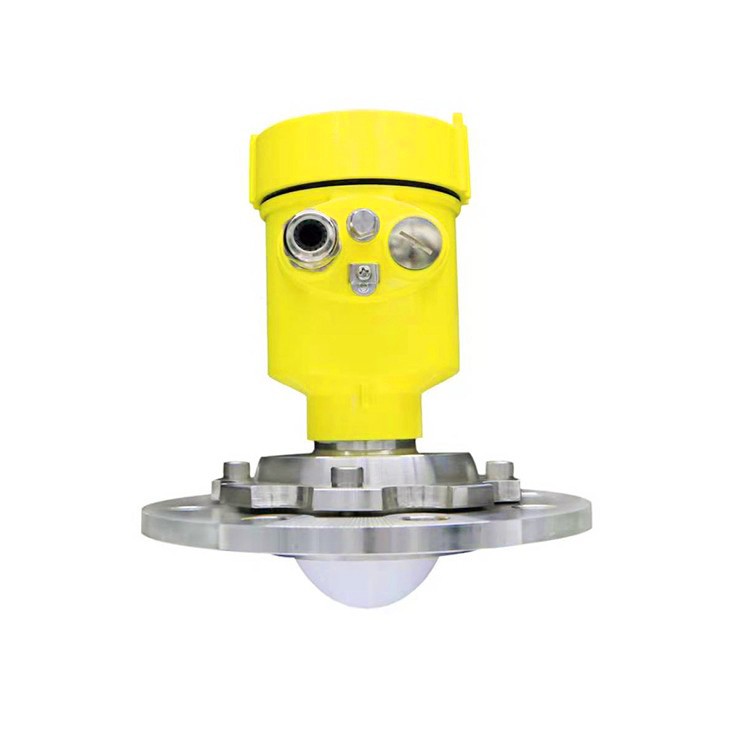

产品简介
RD801系列产品，是指工作在 76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品***大量程可以达到120m, 盲区可以做到8 cm。由于它工作频率更高，波长更短，所以尤其适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。
主要优势
1、基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
2、5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。
3、***窄3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
4、波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。
5、支持远程调试与远程升级，减少等待时间，提高工作效率。
6、支持手机蓝牙调试，方便现场人员维护工作
通信与调试
在现场可以通过LCD进行仪表调试，也可以用选配的上位机软件在PC端进行调试。JKTA81与PC之间通过以下方式进行通讯：
1、USB转RS485串口线（四线制）；
2、USB转TTL串口线（两线制）；
3、USB转Hart-modem（两线制）进行通信。也可用手机通过蓝牙调试，使现场调试更安全、方便。还可以在异地，通过远程模块的4G网络进行远程调试。
技术规格
测量范围 | 0.3 m~60m（固体） | 产品尺寸 | Ø100*270mm |
测量精度 | ±1mm | 电缆入口 | M20*1.5 |
波束角 | 3°/8° | 推荐线缆 | AWG18或0.75mm² |
使用介电常数范围 | >=2 | 防护等级 | IP68 |
供电范围 | 15~28.0VDC | 防爆等级 | ExdiaIICT6 |
故障输出 | 3.8mA、4mA，20mA，21mA，保持 | 安装方式 | 螺纹或法兰 |
现场操作/编程 | 128×64 点阵显示屏/4按键 可配置上位机设置软件 | 净重/毛重量 | 2.480Kg/2.995Kg |
工业温度/湿度 | T0:-40~85℃/≤95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃ | 包装箱尺寸 | 370*270*180mm |
天线类型 | 透镜天线，可配透镜天线护罩/防腐型天线/天线散热膏/石英隔离法兰盘 | 过程压力 | -0.1~2MPa |

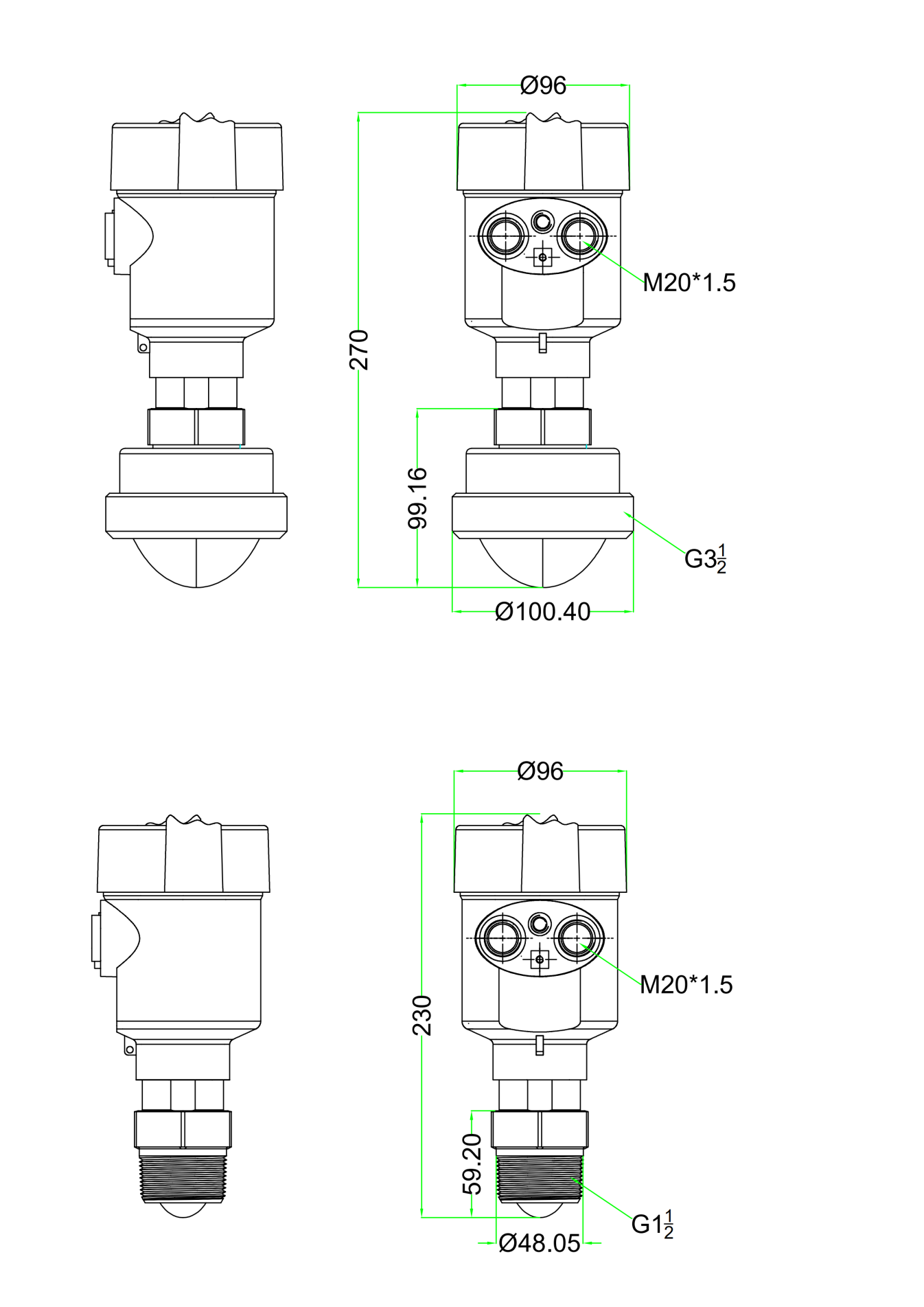

尺寸结构
