产品简介

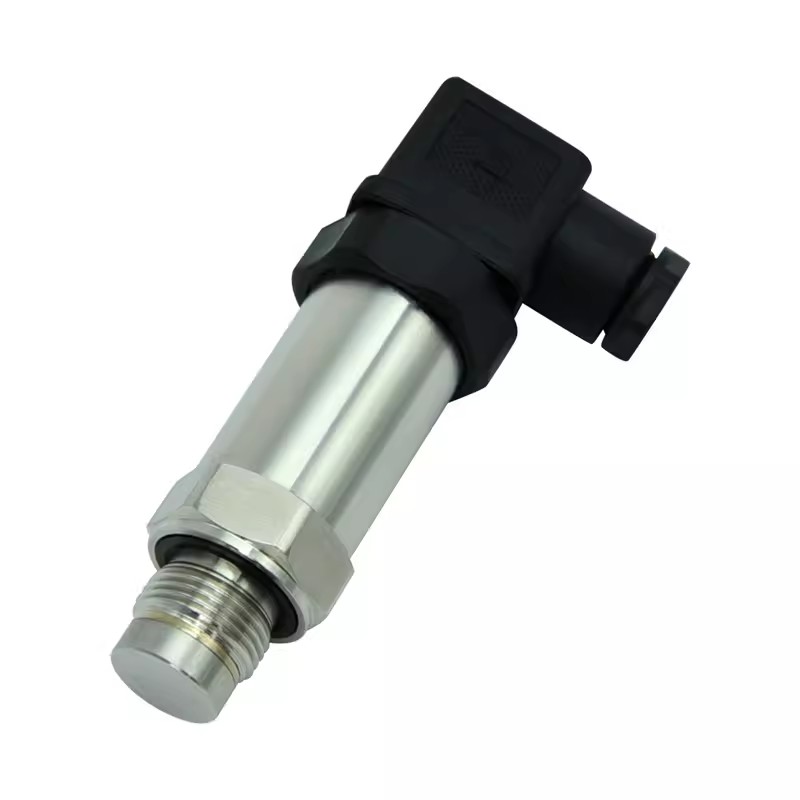

压力变送器，采用压阻式传 感器芯体（陶瓷&扩散硅），壳体为不锈钢外壳，外壳防护 等级为IP65，可带LCD显示，耐腐蚀，宽范围温度补偿、 良好的线性、有反极性保护、瞬间过电流、过电压和抗干 扰保护措施。应用于液压、油田，矿井，化工，电力，锅炉， 天然气等自动化领域的流体压力测量与控制。
技术参数
压力芯体 | 扩散硅，单晶硅 |
输出信号 | 4-20mA,HART协议，0-5V,0-10V RS485,Canbus总线(可定制) |
综合精度 | 0.1级，0.25级，0.5级 |
非线性 | 满量程的0.2% |
供电电压 | 24(12~36)VDC(放大信号) |
过程连接 | M20,G1/4,G1/2,1/4NPT,卡箍(可定制) |
工作温度范围 | -20~150°C(可定制) |
机械振动 | ±20g |
防护等级 | IP65,IP67 |
防爆等级 | CT4,CT6 |
量 程 | -0.1…0.70MPa |
电气连接 | 赫斯曼DIN43650,航空插头，直接引线 |
长期稳定性 | ±0.1%FS |
重复性 | 满量程的0.05% |
响应频率 | 3.2KHz(-3dB) |
材质 | 304,316L,2205(可定制) |
补偿温度范围 | -20~80°C |
过载压力 | 150%FS |
认证项目 | CE |
产品选型
型号 | 变送器类型 | ||
ATP-210 | 标准型 | ATP-215 | 防爆型 |
ATP-211 | 超高压型 | ATP-216 | 显示型 |
ATP-212 | 高精度型 | ATP-217 | 卫生型 |
ATP-213 | 精巧型 | ATP-218 | 中高温型 |
ATP-214 | 平膜型 | ATP-219 | 防腐型 |
代码 | 量程范围 | ||
X-Y | -100~0~100kpa,0~600MPa | ||
代码 | 过程连接 | ||
G1 | M20*1.5外螺纹 | G5 | 1/4NPT外螺纹 |
G2 | G1/2外螺纹 | G6 | G3/8外螺纹 |
G3 | G1/4外螺纹 | G0 | 可定制 |
G4 | 1/2NPT外螺纹 | ||
代码 | 接液材质 | ||
C1 | 304 | ||
C2 | 316 | ||
C3 | 2205 | ||
C0 | 可定制 | ||
代码 | 输出信号 | ||
S1 | 4～20mA二线制 | S5 | 0～10V DC三线制 |
S2 | 4～20mA+HART二线制 | S6 | 1～5VDC |
S3 | RS485/Modbus四线制 | S0 | 可定制 |
S4 | 0.5～4.5V DC三线制 | ||
代码 | 精度 | ||
J2 | 0.1%FS | ||
J3 | 0.25%FS | ||
J4 | 0.5%FS | ||
J5 | 1%FS | ||
代码 | 电气连接 | ||
D1 | 赫斯曼接头 | ||
D2 | 格兰引线 | ||
D3 | 航空接头 | ||
D4 | M12*1四芯插件 | ||
D0 | 可定制 | ||
选型家例 | ATP-210- (0~5MPa)G1C1S1J3D1 | ||
