产品简介

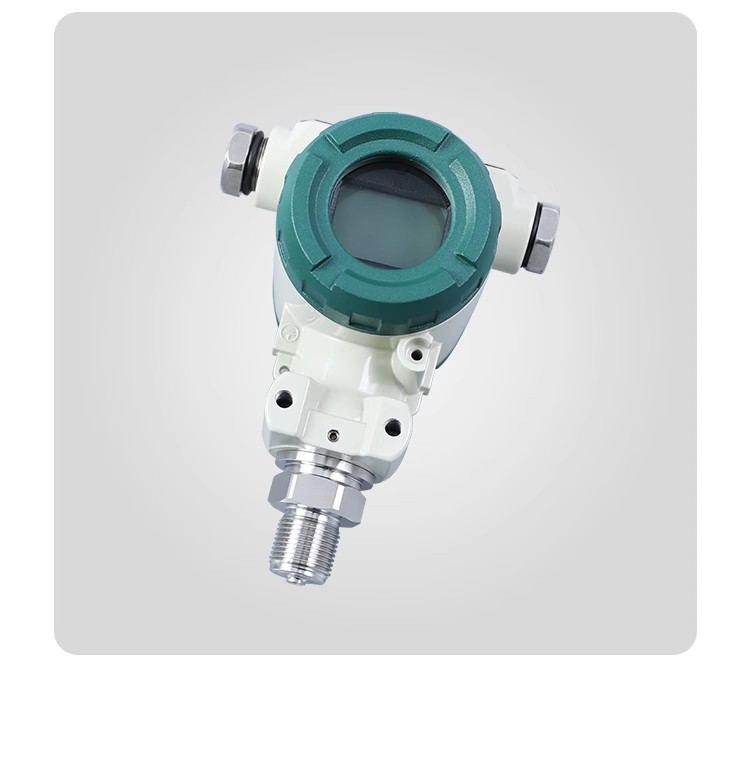

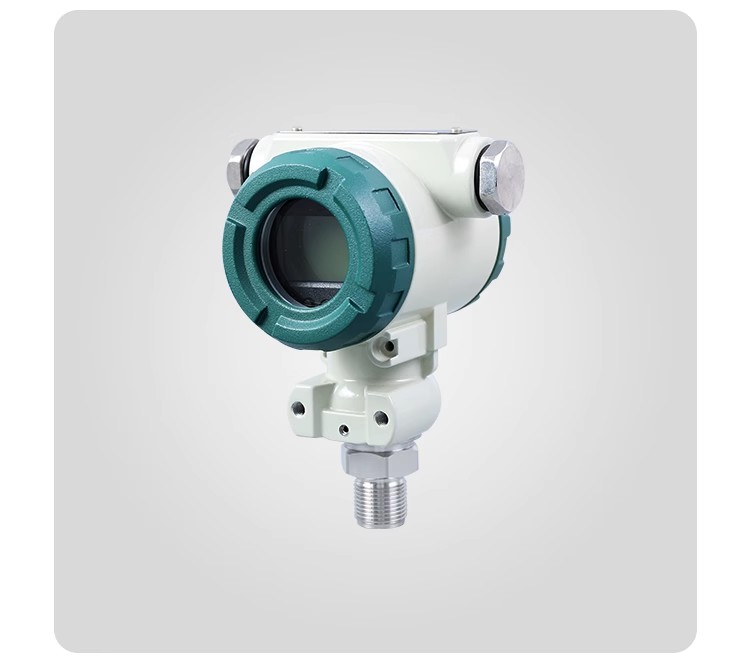

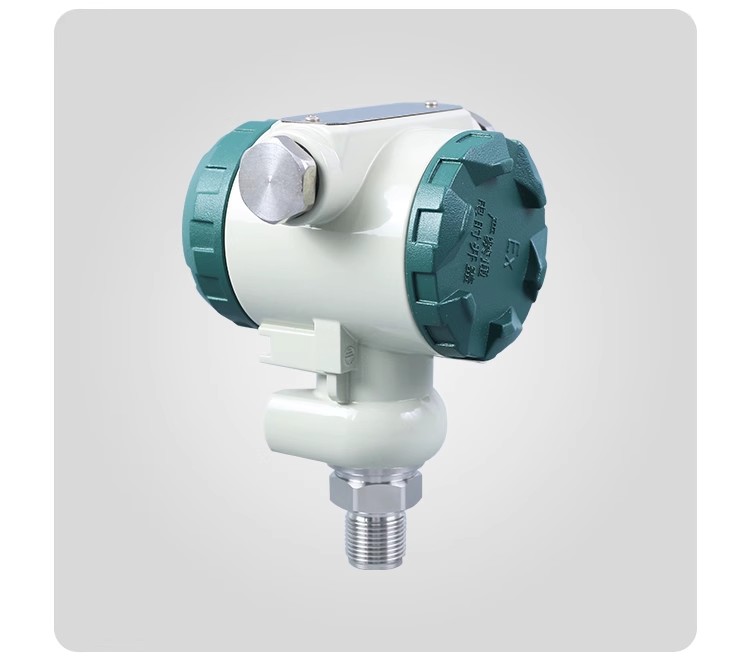

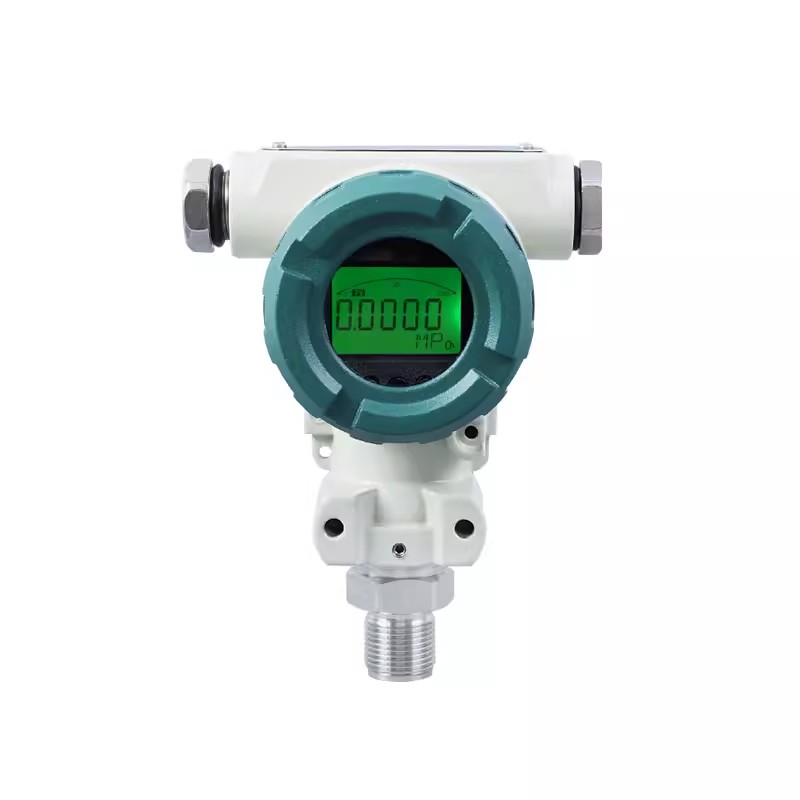

压力变送器是一款采用数字电路补偿技术设计生产的高精度、高稳定性的智能压力测量仪表，选用防爆外壳，带LCD显示。专门设计应用于两线制4～20 mA 加载HART协议输出场合，广泛地应用于液压、油田，矿井，化工，电力，锅炉，天然气等自动化领域的流体压力测量与控制。
技术参数
压力芯体 | 扩散硅，单晶硅 |
输出信号 | 4-20mA,HART协议，RS485(可定制) |
综合精度 | 0.075级，0.1级，0.25级，0.5级 |
非线性 | 满量程的0.2% |
供电电压 | 24(12~36)VDC(放大信号) |
过程连接 | M20,G1/4,G1/2,1/4NPT,卡箍(可定制) |
工作温度范围 | -20~150°C(可定制) |
机械振动 | ±20g |
防护等级 | IP65,IP67 |
防爆等级 | CT4,CT6 |
量程 | -0.1…0…70MPa |
电气连接 | 直接引线，接线端子 |
长期稳定性 | ±0.1%FS |
重复性 | 满量程的0.05% |
响应频率 | 3.2KHz(-3dB) |
材质 | 304,316L,2205,TA2(可定制) |
补偿温度范围 | -20~80°C |
过载压力 | 150%FS |
产品选型
型号 | 变送器类型 | ||
ATP-280 | 标准型(不带显示) | ATP-284 | 卡箍型 |
ATP-281 | 防腐型 | ATP-285 | 中高温型 |
ATP-282 | 标准型 | ATP-286 | 法兰型 |
ATP-283 | 平膜型 | ATP-287 | 卫生型 |
代码 | 量程范围 | ||
X-Y | -100~0~100kpa,0~70MPa | ||
代码 | 过程连接 | ||
G1 | M20*1.5外螺纹 | G6 | G3/8外螺纹 |
G2 | G1/2外螺纹 | G7 | 1.5英寸卡筛(50.5mm |
G3 | G1/4外螺纹 | G8 | DN50国标法兰 |
G4 | 1/2NPT外螺纹 | G9 | DN80国标法兰 |
G5 | 1/4NPT外螺纹 | G0 | 可定制 |
代码 | 接液材质 | ||
C1 | 304 | C4 | 哈氏合金C |
C2 | 316 | CO | 可定制 |
C3 | PTFE | ||
代码 | 输出信号 | ||
S1 | 4～20mA二线制 | S5 | 0～10V DC三线制 |
S2 | 4～20mA+HART二线制 | S6 | 1～5V DC |
S3 | RS485/Modbus四线制 | S0 | 可定制 |
S4 | 0.5～4.5V DC三线制 | ||
代码 | 精度 | ||
J1 | 0.075%FS | J4 | 0.5%FS |
J2 | 0.1%FS | J5 | 1%FS |
J3 | 0.25%FS | ||
代码 | 显示方式 | ||
X1 | 无现场显示 | X4 | 百分比显示 |
X2 | LCD液晶显示 | X0 | 可定制 |
X3 | LED数码管显示 | ||
代码 | 电气连接 | ||
D4 | M12*1四芯插件 | D0 | 可定制 |
D5 | 接线端子 | ||
代码 | 防护等级 | ||
F1 | IP65 | F2 IP67 | |
代码 | 防爆等级 | ||
T4 | CT4 | T6 CT6 | |
选型示例 | ATP-282- (-0.1~1MPa)G1C2S2J2X2D5F2T6 | ||
