产品简介
热电偶/热电阻隔离式安全栅将来自危险区的热电阻信号或热电偶/毫伏信号转换成4-20mA信号，经隔离变送输出到安全区。该产品需独立供电，电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500V,a.c.。
技术参数
规格参数 | 说 明 | |
通道数 | 一进二出 | |
防爆标记 | [Exia]ⅡC | |
适应场所 | 安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 | |
供电电压 | 20～35VDC | |
功耗 | ≤2.3W（24V电源，20mA输出时） | |
危险区信号 | 热电偶 信号类型量程范围B500～1820℃S-50～1769℃K-50～1372℃E-50～1000℃T-200～320℃J-50～1200℃WRe(3-25)0～2300℃
| 热电阻 信号类型量程范围CU50-50.0～150.0℃PT100-199～850℃PT100.1-199.9～320.0℃（用户定货时需指定信号类型和量程） |
安全区信号 | 电流输出：4～20mADC负载电阻：≤800Ω电压输出：1～5VDC负载电阻：≥10KΩ(用户定货时需选择电流或电压输出) | |
电源保护 | 电源反向保护 | |
输出精度 | 0.3%F.S | |
温度漂移 | 0.01%F.S/℃ | |
仪表结构 | 尼龙塑壳结构 | |
重量 | 约150g | |
适用现场设备 | 二线制、三线制变送器、电流源信号 | |
产品选型
★热电偶隔离式安全栅
型号规格 | 附加码 | 说 明 | ||
SWP7081-Ex | /□ | /□ | /□ | 热电偶隔离安全栅 |
输入类型 | /B | B(量程范围：500～1820℃) | ||
/S | S(量程范围：-50～1769℃) | |||
/K | K(量程范围：-50～1372℃) | |||
/E | E(量程范围：-50～1000℃) | |||
/T | T(量程范围：-200～320℃) | |||
/J | J(量程范围：-50～1200℃) | |||
/W | WRe(3-25) (量程范围：0～2300℃) | |||
通道1输出类型 | /I | 通道1：4～20mA输出(安全区) | ||
/V | 通道1：1～5 V 输出(安全区) | |||
通道2输出类型 | /I | 通道2：4～20mA输出(安全区) | ||
/V | 通道2：1～5 V 输出(安全区) | |||
★热电阻隔离式安全栅
型号规格 | 附加码 | 说 明 | ||

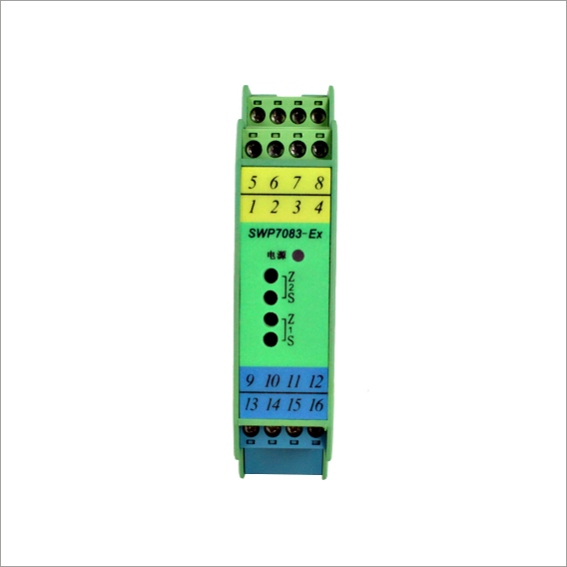

SWP7083-Ex | /□ | /□ | /□ | 热电阻隔离安全栅 |
输入类型 | /CU50 | Cu50(量程范围：-50～150℃) | ||
/Pt100 | Pt100(量程范围：-199～850℃) | |||
/Pt100.1 | Pt100.1(量程范围：-199.9～320.0℃) | |||
通道1输出类型 | /I | 通道1：4～20mA输出(安全区) | ||
/V | 通道1：1～5 V 输出(安全区) | |||
通道2输出类型 | /I | 通道2：4～20mA输出(安全区) | ||
/V | 通道2：1～5 V 输出(安全区) | |||
备注：如用户订货不指定通道输出类型，将按输出类型为4～20mA生产并出厂。
