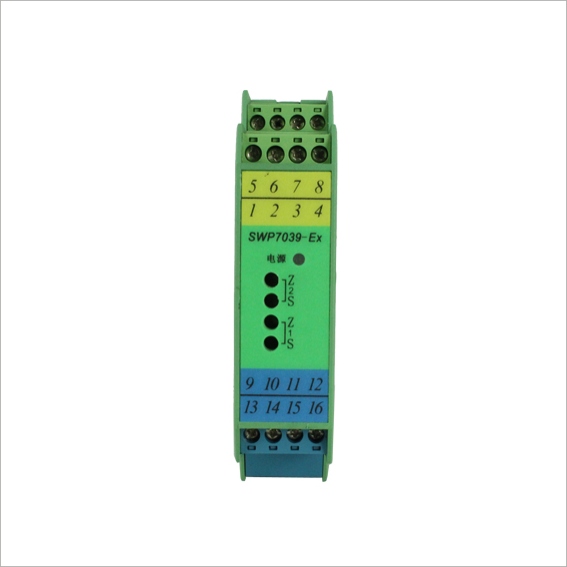

产品简介
通道1：向危险区的变送器提供隔离的工作电源，同时检测回路中（或电流源）的电流，经隔离变送输出相互隔离的电流/电压信号到安全区。
通道2：将来自安全区的电流信号，经隔离变送输出电流/电压信号到危险区。该产品需独立供电，电源、输入和输出三隔离，本安端和非本安端绝缘强度高达2500V,a.c.。
技术参数
规格参数 | 说 明 | |
通道数 | 2 | |
防爆标记 | [Exia]ⅡC | |
适应场所 | 安装在安全场所，可与具有ⅡA、ⅡB、ⅡC危险气体的0区危险场所本安仪表相连。 | |
供电电压 | 20～35VDC | |
功耗 | ≤3.1W（24V供电，20mA输出时） | |
危险区信号 | 通道1 输入信号：4～20mADC 配电： 电流为20mA时，配电电压≥16V 配电回路开路时，配电电压≤26V 正常工作电流≤25mA | 通道2 输出电流：4～20mADC 负载电阻：0～680Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ |
安全区信号 | 通道1 输出电流：4～20mADC 负载电阻：0～680Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ | 通道2 |
电源保护 | 电源反向保护 | |
输出精度 | 0.2%F.S | |
温度漂移 | 0.01%F.S/℃ | |
仪表结构 | 尼龙塑壳结构 | |
重量 | 约150g | |
适用现场设备 | 通道1：二线制、三线制变送器、电流源信号 通道2：二线制阀门定位器、电气转换器等 | |
产品选型
型号规格 | 附加码 | 说 明 | |
SWP7039-Ex | /□ | /□ | 一路检测端，一路操作端 |
通道1输出类型 | /I | 通道1：4～20mA输出(安全区) | |
/V | 通道1：1～5 V 输出(安全区) | ||
通道2输出类型 | /I | 通道2：4～20mA输出(危险区) | |
/V | 通道2：1～5 V 输出(危险区) | ||
