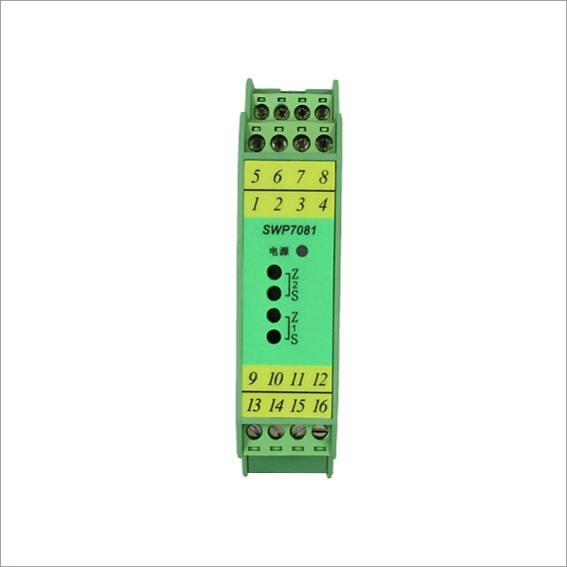

产品简介
SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。
技术参数
规格参数 | 说 明 |
通道数 | 一进二出 |
电源 | 20～35VDC |
功耗 | ≤2.3W（24V电源，20mA输入/输出） |
危险区信号 | 热电偶 信号类型量程范围B500～1820℃S-50～1769℃K-50～1372℃E-50～1000℃T-200～320℃J-50～1200℃WRe(3-25)0～2300℃
（用户定货时需指定信号类型和量程） |
安全区信号 | 电流输出：4～20mADC负载电阻：≤800Ω电压输出：1～5VDC负载电阻：≥10KΩ |
电源保护 | 电源反向保护 |
输出精度 | 0.3%F.S |
温度漂移 | 0.01%F.S/℃ |
仪表结构 | 尼龙塑壳结构 |
重量 | 约150g |
适用现场设备 | 二线制、三线制变送器、电流源信号 |
产品选型
★热电偶隔离变送器
型号规格 | 附加码 | 说 明 | ||
SWP7081 | /□ | /□ | /□ | 一进二出 |
SWP7081-1 | 一进一出 | |||
输入类型 | /B | B(量程范围：500～1820℃) | ||
/S | S(量程范围：-50～1769℃) | |||
/K | K(量程范围：-50～1372℃) | |||
/E | E(量程范围：-50～1000℃) | |||
/T | T(量程范围：-200～320℃) | |||
/J | J(量程范围：-50～1200℃) | |||
/W | WRe(3-25) (量程范围：0～2300℃) | |||
/W6 | WRe(5-26) (量程范围：0～2300℃) | |||
通道1输出类型 | /I | 通道1：4～20mA输出 | ||
/V | 通道1：1～5 V 输出 | |||
通道2输出类型 | /I | 通道2：4～20mA输出 | ||
/V | 通道2：1～5 V 输出 | |||
★热电阻隔离变送器
型号规格 | 附加码 | 说 明 | ||
SWP7083 | /□ | /□ | /□ | 一进二出 |
SWP7083-1 | 一进一出 | |||
输入类型 | /CU50 | Cu50(量程范围：-50～150℃) | ||
/Pt100 | Pt100(量程范围：-199～850℃) | |||
/Pt100.1 | Pt100.1(量程范围：-199.9～320.0℃) | |||
通道1输出类型 | /I | 通道1：4～20mA输出 | ||
/V | 通道1：1～5 V 输出 | |||
通道2输出类型 | /I | 通道2：4～20mA输出 | ||
/V | 通道2：1～5 V 输出 | |||
