产品简介
SWP7000系列信号隔离器是连接于工业现场仪表与控制室之间的电气设备。它通过电源、输入、输出之间的可靠隔离，有效解决工业自动化控制系统现场干扰问题，保证系统的稳定和可靠运行。它是通用型产品，基本覆盖系统中各种信号隔离、转换等功能要求。
技术参数
规格参数 | 说 明 | |
通道数 | 2 | |
电源 | 20～35VDC | |
功耗 | ≤3.1W（24V电源，20mA输入/输出） | |
危险区信号 | 通道1 输入电流：4～20mA 配电： 电流为20mA时，配电电压≥16V 配电回路开路时，配电电压≤26V 正常工作电流≤25mA | 通道2 输出电流：4～20mA 负载电阻：≤680Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ |
安全区信号 | 通道1 输出电流：4～20mADC 负载电阻：≤680Ω 输出电压：1～5VDC 输出阻抗：<10Ω 输出负载：≥10KΩ | 通道2 |
电源保护 | 电源反向保护 | |
输出精度 | 0.2%F.S | |
温度漂移 | 0.01%F.S/℃ | |
仪表结构 | 尼龙塑壳结构 | |
重量 | 约150g | |
适用现场设备 | 通道1：二线制、三线制变送器、电流源信号 通道2：二线制阀门定位器、电气转换器等 | |
产品选型
型号规格 | 附加码 | 说 明 | |

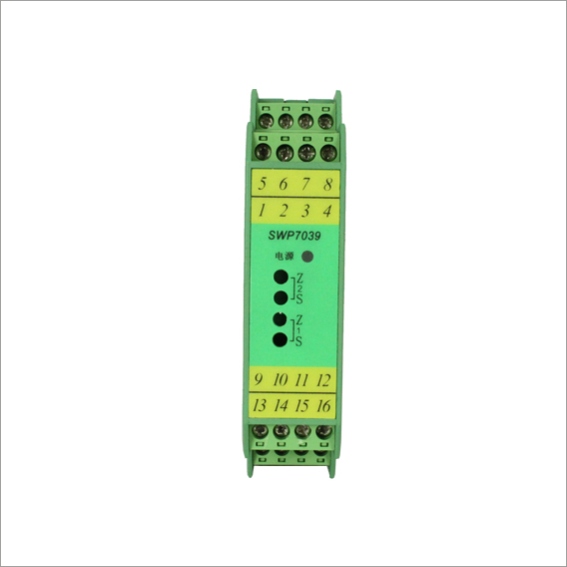

SWP7039 | /□ | /□ | 一路配电器，一路隔离器 |
通道1输出类型 | /I | 通道1：4～20mA输出 | |
/V | 通道1：1～5 V 输出 | ||
通道2输出类型 | /I | 通道2：4～20mA输出 | |
/V | 通道2：1～5 V 输出 | ||
